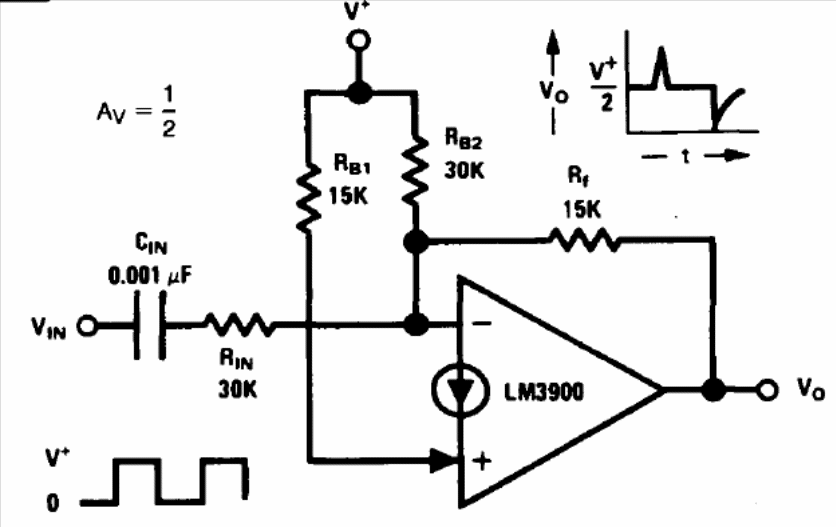

Na figura temos um diferenciador com o amplificador de transcondutância LM3900. O circuito é sugerido pela National Semiconductor em seu Linear Applications Handbook. A fonte de alimentação deve ser simétrica.
| Clique na imagem para ampliar |
Na figura temos um diferenciador com o amplificador de transcondutância LM3900. O circuito é sugerido pela National Semiconductor em seu Linear Applications Handbook. A fonte de alimentação deve ser simétrica.
