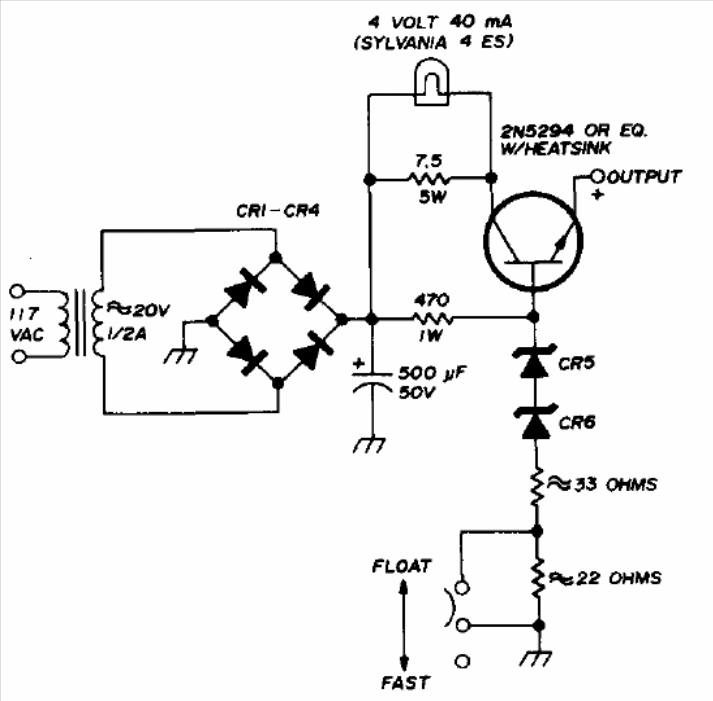

Este circuito foi obtido numa publicação americana de 1974. Sua finalidade é carregar baterias seladas (gel) que são usados em equipamentos de telecomunicações. O circuito tem uma saída de 14,4 V e o transistor pode ser o TIP31. Os diodos zener são de 6,1 V e os diodos 1N5404. O transformador tem secundário de 2 A.
| Clique na imagem para ampliar |
