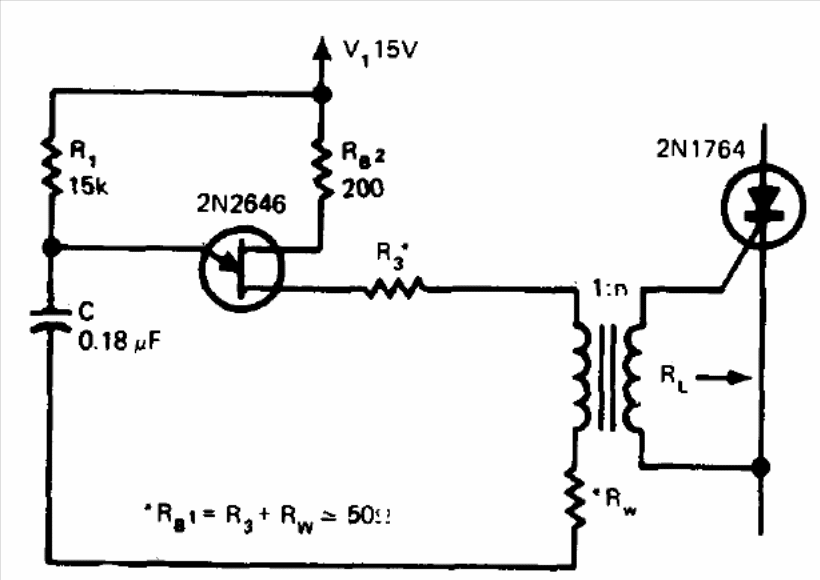

Na figura mostramos um circuito disparador para triacs com um transistor unijunção. O circuito é de uma publicação antiga. O transformador de pulsos tem uma relação de espiras que depende do triac usado. Triacs da série TIC podem ser empregados neste circuito.
| Clique na imagem para ampliar |
