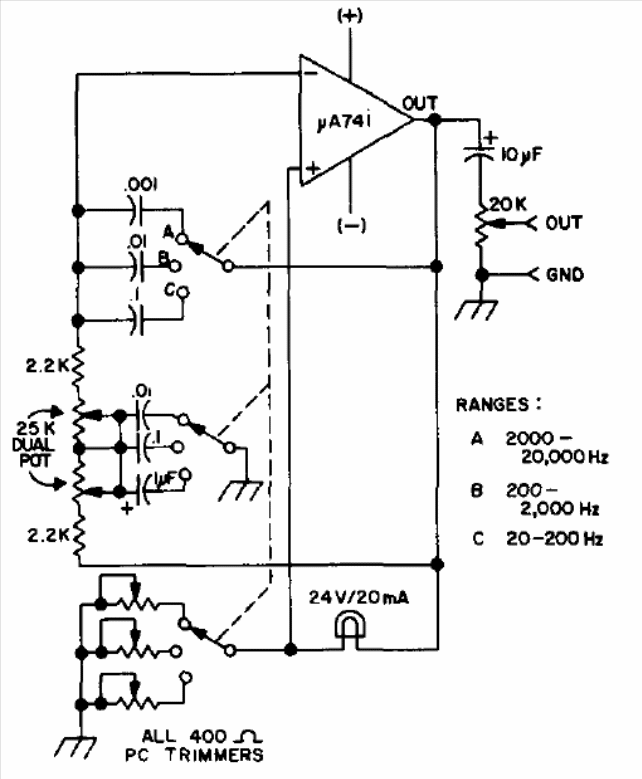

Encontramos este circuito numa documentação técnica americana de 1974. O circuito pode gerar sinais em três faixas de frequências e sua alimentação deve ser simétrica com tensões de 6 a 12 V. A lâmpada estabilizadora é o elemento crítico do projeto.
| Clique na imagem para ampliar |
