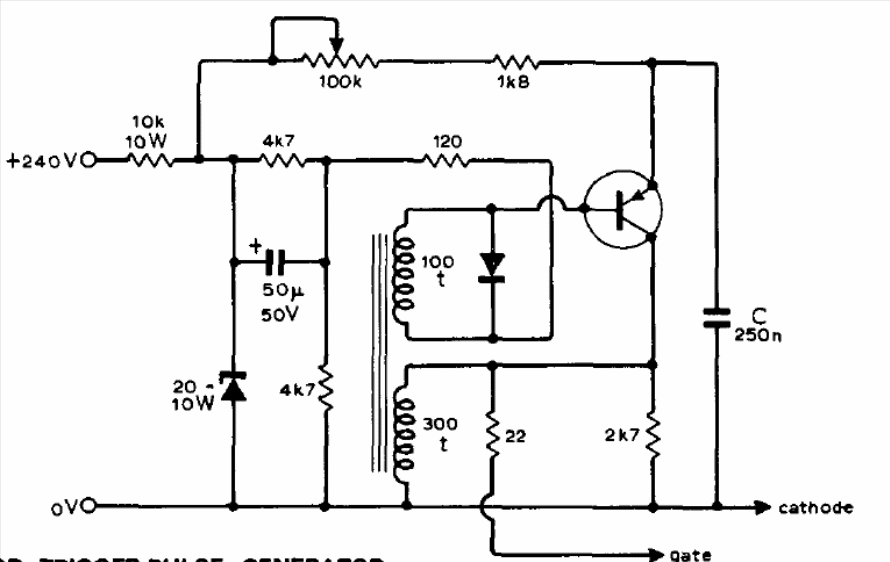

Este circuito gera pulsos para disparar controles de potência com SCRs e Triacs. Encontramos numa documentação técnica de 1974. O transistor pode ser um BD136 e o transformador é enrolado num núcleo de ferrite com fio 30 ou 32. O diodo zener é de 20 V.
| Clique na imagem para ampliar |
