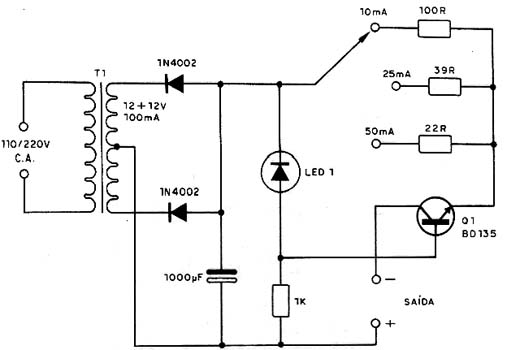

Este carregador fornece correntes de carga de 10, mA, 25 mA e 50 mA, programada pelos resistores e selecionadas por uma chave. O transistor deve ser montado num dissipador de calor. Veja que este circuito não detecta quando a bateria está carregada. Isso significa que o tempo de carga deve ser controlado pelo usuário. Os resistores de programação de corrente devem ser de 1 W ou mais. O transformador pode ter correntes maiores e o projetista pode conseguir correntes maiores trocando os valores dos resistores, lembrando que a corrente limite do BD135 é de 500 mA.
Carregador Nicad Simples
