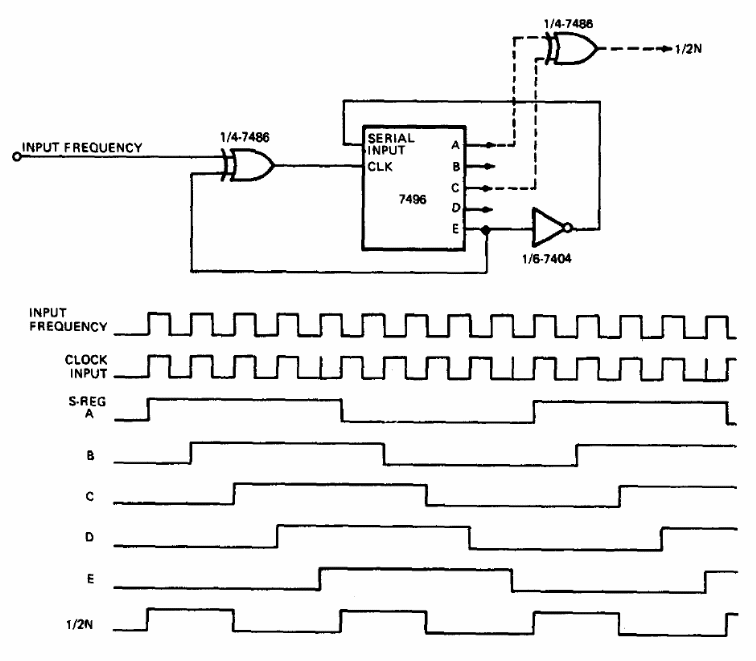

Na figura temos o modo de se utilizar um shift register para dividir por 9 a frequência de um sinal. O diagrama de tempos é dado junto ao diagrama e a frequência máxima depende da lógica usada.
| Clique na imagem para ampliar |
Na figura temos o modo de se utilizar um shift register para dividir por 9 a frequência de um sinal. O diagrama de tempos é dado junto ao diagrama e a frequência máxima depende da lógica usada.
