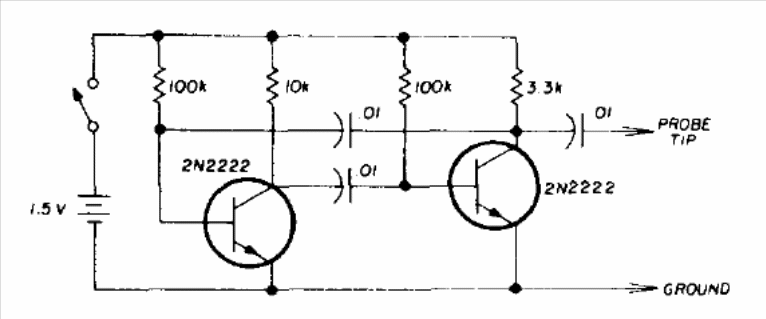

Esta configuração tradicional de injetor de sinais foi obtida num manual de radioamadores de 1977. A frequência é dada pelos capacitores e a alimentação pode ser feita com 1,5 ou 3 V.
| Clique na imagem para ampliar |
Esta configuração tradicional de injetor de sinais foi obtida num manual de radioamadores de 1977. A frequência é dada pelos capacitores e a alimentação pode ser feita com 1,5 ou 3 V.
