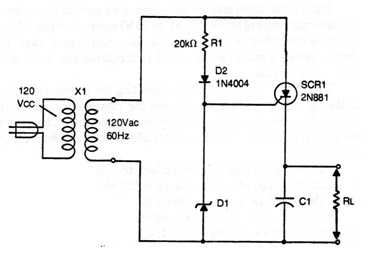

Este circuito alimenta uma carga com corrente contínua pulsante que pode ser filtrada por C1 (10 uF a 100 uF) conforme a carga. O circuito é de uma documentação americana antiga, podendo ser usado o TIC106 para correntes até 3 A. O transformador tem secundário de acordo com a corrente da carga, servindo de isolamento. É conveniente proteger o circuito com um fusível de 3 A no primário do transformador. O SCR deve ser dotado de dissipador e D1 depende da aplicação podendo ter valores entre 3 e 12 V.
