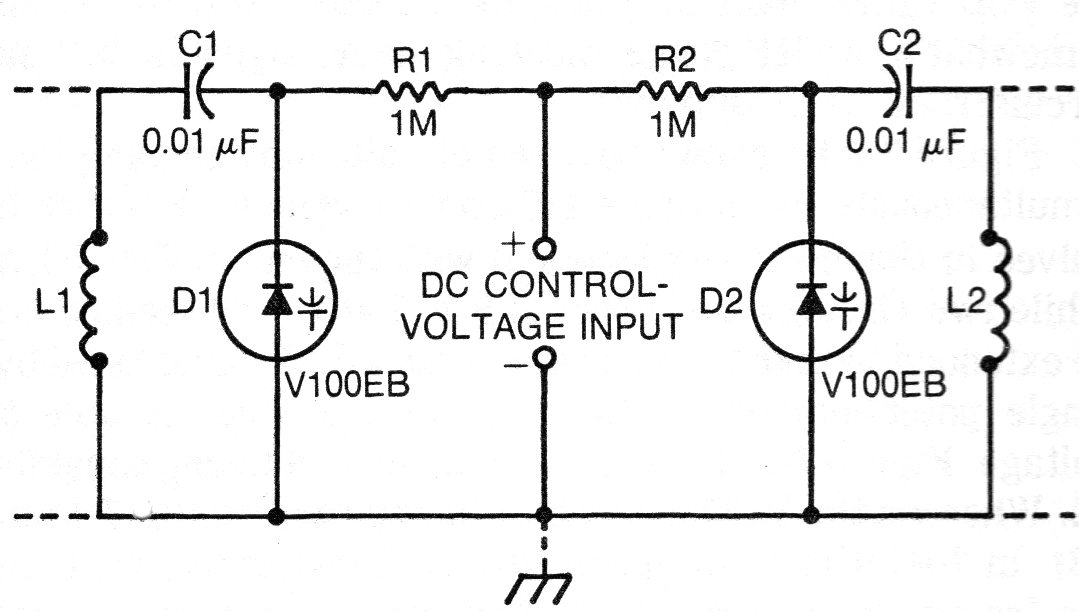

Na figura temos o modo de se usar uma única tensão de controle para atuar sobre dois varicaps simultaneamente em dois circuitos de sintonia com L1 e L2. Os circuitos podem ter frequências diferentes e a tensão de controle depende do varicap. Para os tipos da série BB pode chegar a mais de 20 V. O circuito é de uma documentação técnica dos anos 70.
| Clique na imagem para ampliar |
