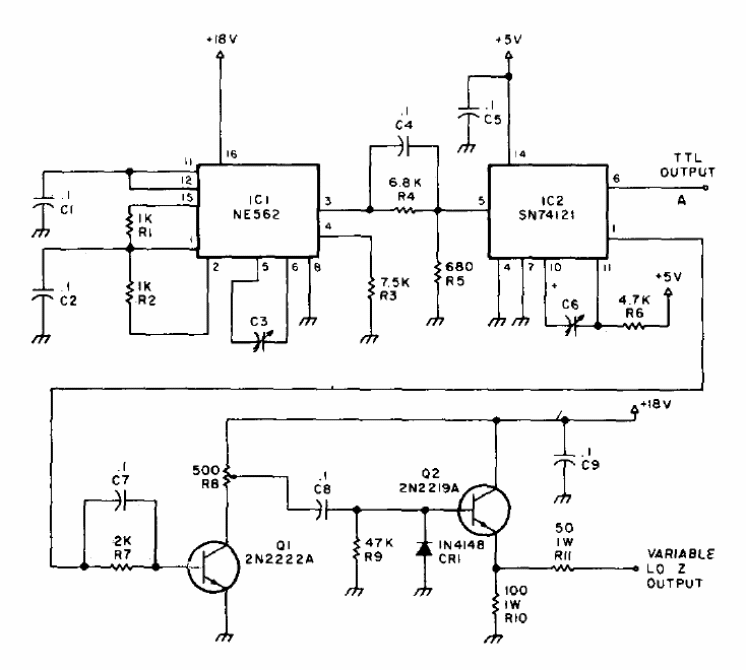

Encontramos esta configuração TTL numa documentação de 1978. O circuito gera pulsos variáveis numa ampla faixa de frequências. A alimentação deve ser feita com 5 V e os transistores admitem equivalentes. Os capacitores são do tipo encontrados em receptores AM. O circuito conta com uma saída TTL e uma saída de baixa impedância.
| Clique na imagem para ampliar |
