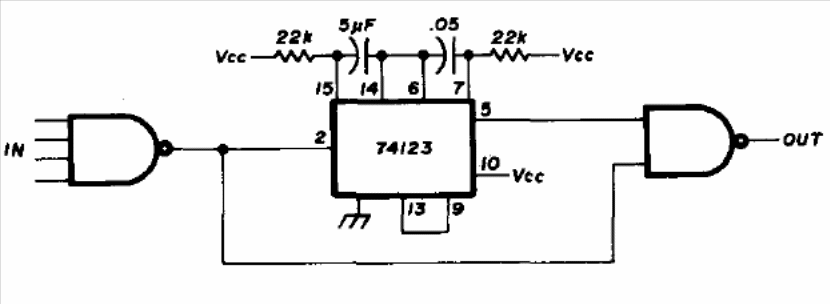

O circuito mostrado foi obtido numa publicação para radioamadores de 1976. Sua finalidade é proporcionar um retardo de 5 ms a um sinal lógico. A alimentação deve ser feita com 5 V;
