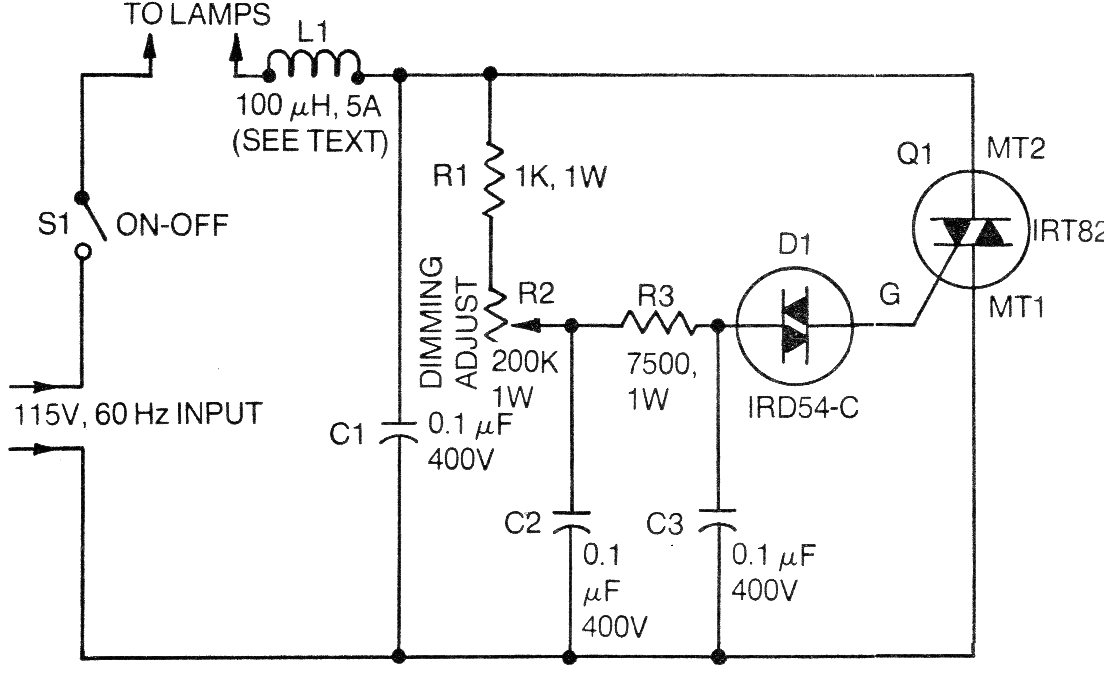

Esta é uma versão de dimmer para lâmpadas incandescentes (não use outro tipo) de uma antiga documentação da International Rectficier (IR), fabricante do triac e do dia. O circuito pode ser montado com triacs da série TIC e qualquer diac. Também podemos fazer alterações para operar em 220 V aumentando C2 e C3 para 220 nF; O triac deve ser dotado de radiador de calor e L1 consiste em 10 espiras de fio 16 num tubinho de 1 cm de diâmetro.
| Clique na imagem para ampliar |
