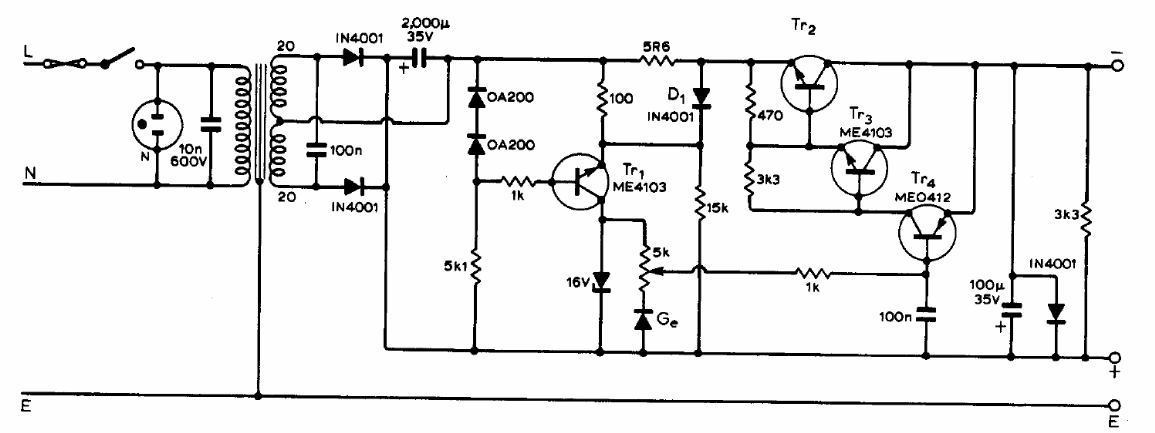

Esta fonte simples para a bancada usa apenas transistores e pode fornecer até 500 mA com um BD135 para TR2. Os demais transistores podem ser os BC548 para os NPN e BC558 para os PNP. O BD deve ser dotado de radiador de calor. Com os transistores originais a corrente máxima é menor.
| Clique na imagem para ampliar |
