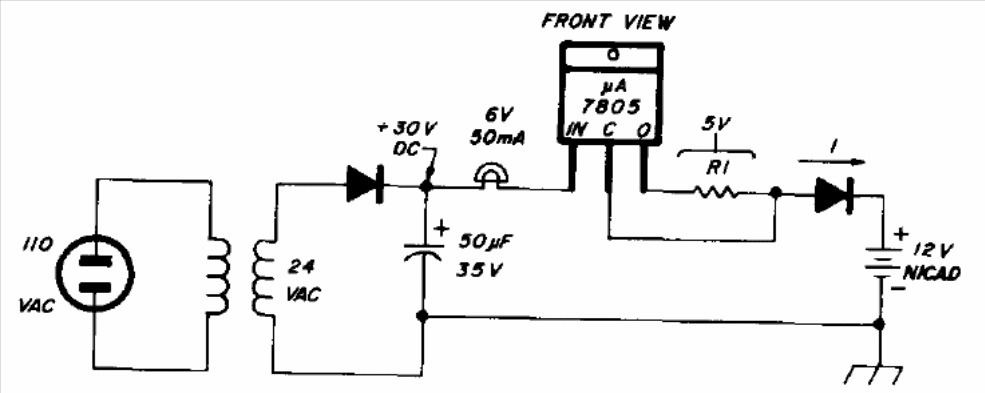

O valor de R1 dado por I = R1/5 determina a corrente de carga deste circuito. A corrente máxima é de 1 A e o CI deve ser dotado de radiador de calor. A corrente do transformador é de 1 A. Os diodos podem ser 1N4002 ou equivalentes.
