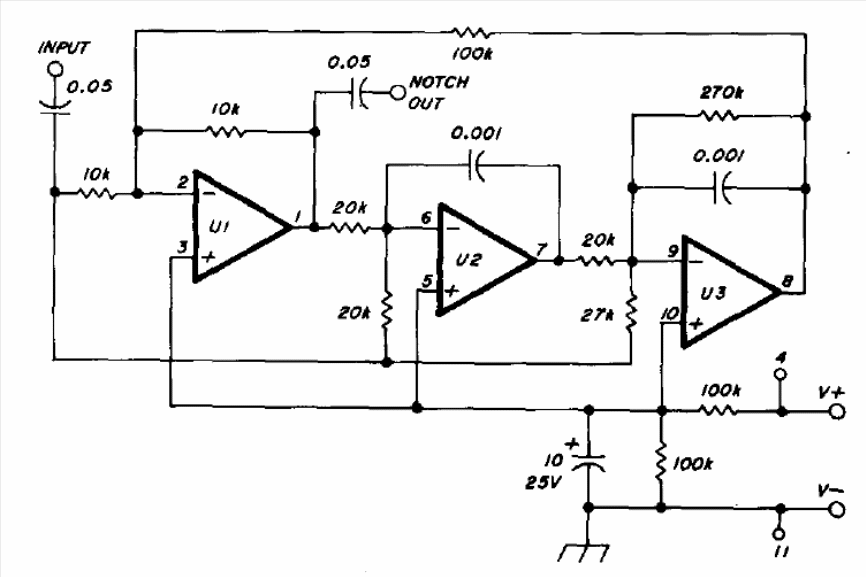

Encontramos este circuito numa publicação sobre amplificadores operacionais de 1978. O circuito é elaborado com amplificadores LM324 e a fonte não precisa ser simétrica, podendo ter tensões entre 5 e 25 V. Os componentes podem ser alterados para operação em outras frequências.
| Clique na imagem para ampliar |
