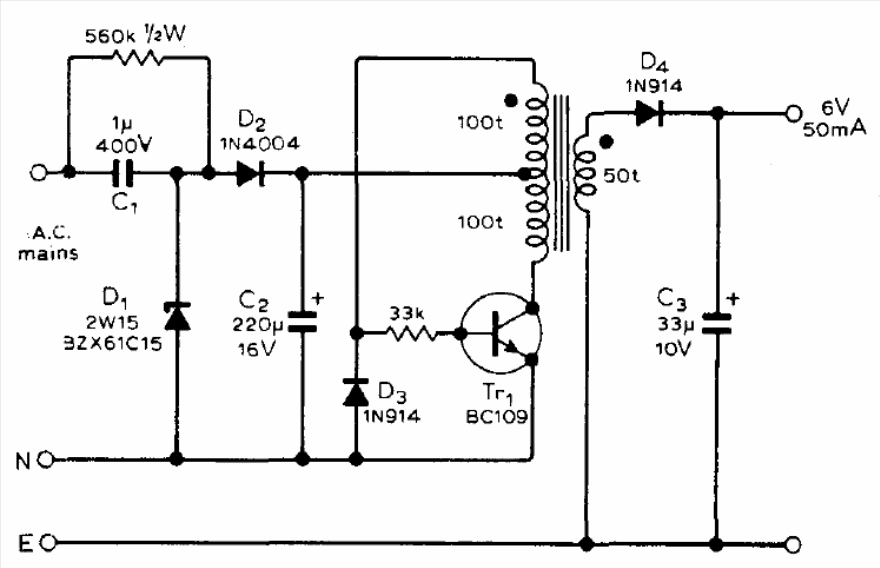

Esta fonte se destina a alimentação de aparelhos de baixo consumo. A frequência de operação é de 13 kHz aproximadamente.A bobina é enrolada com fio bem fino 32 ou mais fino num bastão de ferrite. O transistor pode ser o BC548 e os diodos 1N4148. O zener é de 15 V.
