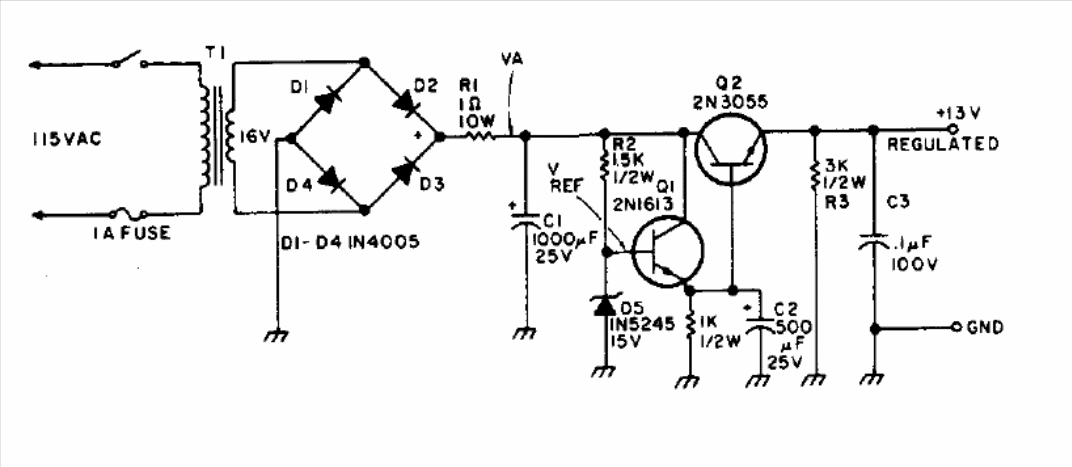

Este circuito é de uma documentação antiga, mas pode ser implementado com um BD136 para Q1 e 2N3055 para Q2. Q2 deve ser dotado de radiador de calor e os diodos da ponte podem ser os 1N4004. O transformador tem secundário de 2 A.
| Clique na imagem para ampliar |
