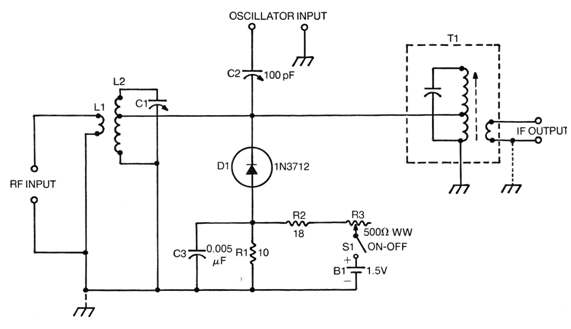

Encontramos este circuito numa documentação de fábrica dos anos 70. O circuito formado L1/ L2 e C1 deve ser sintonizado para a frequência de entrada e o circuito formado por T1 deve ser sintonizado para a frequência de saída, ou seja, a frequência diferença entre a entrada e a frequência do oscilador. O circuito trabalha com sinais de pequena intensidade e é ajustado pelo potenciômetro R3. Este componente pode ser de 470 ohms de fio. A alimentação é de 1,5 V feita por uma única pilha. O circuito alcança frequências superiores a 1 GHz.
