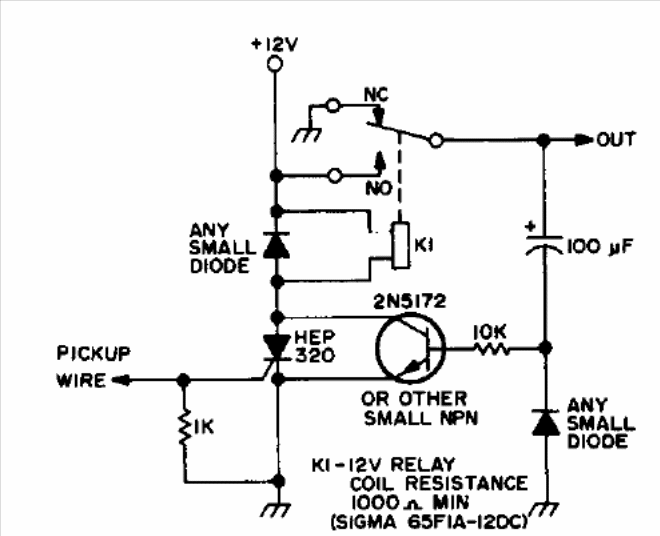

O sensor deste circuito é uma haste de 7 metros que capta a descarga de um raio disparando um SCR que então trava um relé. O circuito deve ficar longe de qualquer local em que existam pessoas e a saída para o aviso externo feita com fio blindado devidamente aterrado, pois a descarga direta é perigosa. O circuito detecta raios que ocorram a uma certa distância do local.
| Clique na imagem para ampliar |
