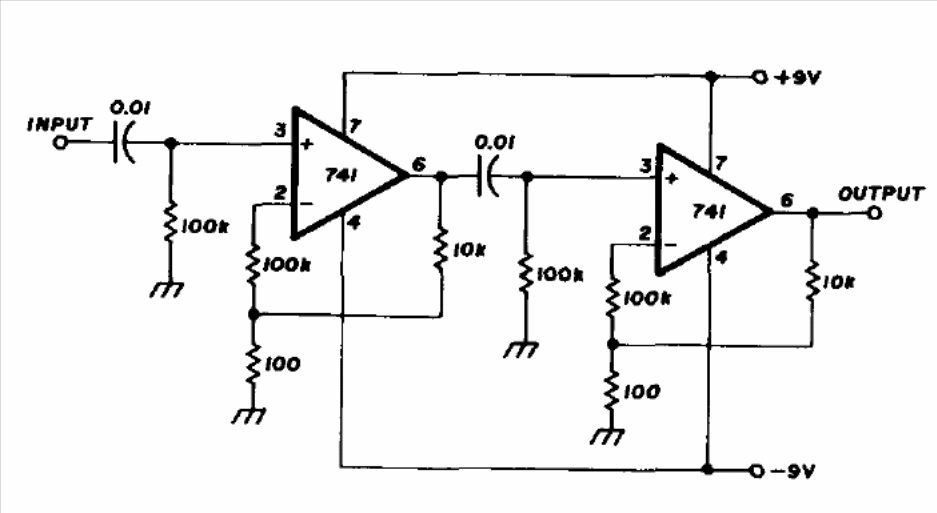

Com esta configuração é possível obter um ganho de 80 dB de dois amplificadores operacionais 741, A fonte deve ser simétrica e ter outras tensões além das indicadas, conforme a aplicação. A faixa passante vai de 300 a 6 kHz.
| Clique na imagem para ampliar |
