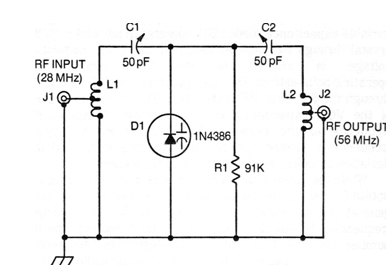

Este circuito dobra a frequência de um sinal usando um varicap. No caso a entrada é de 28 MHz e a saída de 56 MHz. L1 contra de 7 espiras de fio 14 com tomada central e forma de 2,5 cm. L2 consta de 5 voltas de io 14 em forma de 2,5 cm com tomada central. O circuito pode ser modificado para operar em outras frequências de acordo com as características do varicap. O circuito é de uma publicação de 1976.
