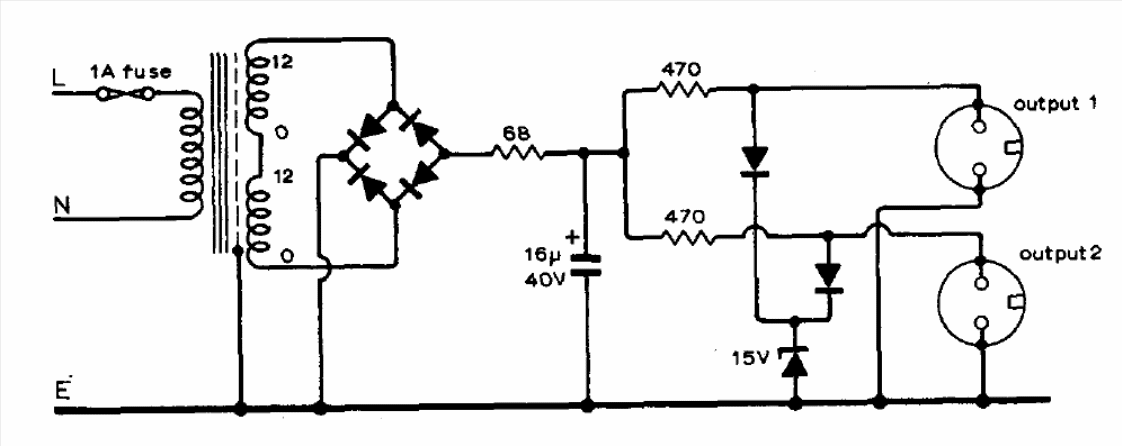

Este carregador proporciona uma corrente de 20 mA sob tensão de 9,6 V para a carga de baterias. Duas baterias podem ser carregadas simultaneamente. O circuito é de uma publicação de 1974. Os diodos podem ser 1N4002 e o transformador tem 100 mA ou mais de corrente de secundário.
| Clique na imagem para ampliar |
