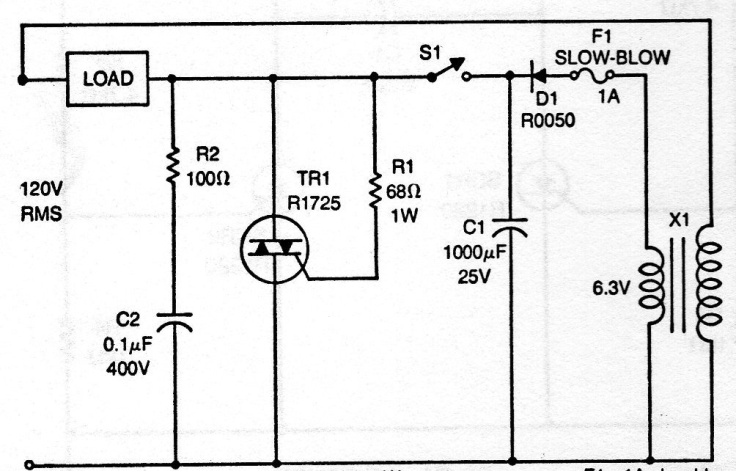

Encontramos este circuito numa antiga documentação americana dos anos 70. O Triac pode ser de qualquer tipo da série TIC, conforme a potência da carga a ser controlada. O circuito funciona tanto na rede de 110 V como 220 V, bastando apenas observar os componentes que devem ser usados. D1 pode ser o 1N4002 e o secundário do transformador é de 100 mA ou mais.
| Clique na imagem para ampliar |
