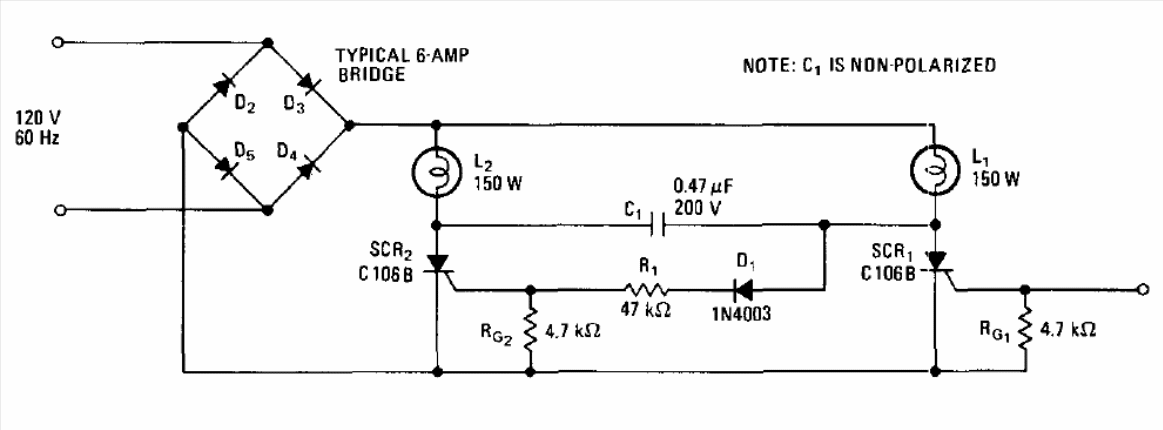

Este circuito, que só funciona com lâmpadas incandescentes, foi obtido numa documentação americana de 1977. Com ele podemos diminuir o brilho de uma lâmpada ao mesmo tempo em que o brilho da outra aumenta. O controle pode ser feito com um sinal PWM aplicado à entrada. A potência máxima das lâmpadas depende do SCR ficando em torno de 200 W para os da série TIC e o circuito também funciona em 220 V.
| Clique na imagem para ampliar |
