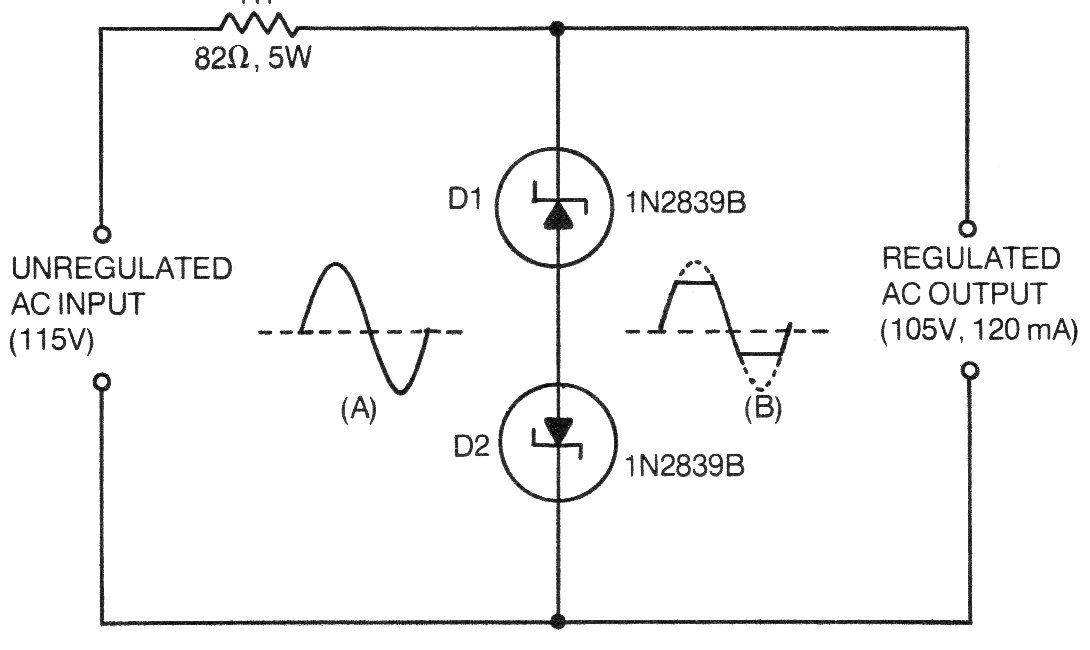

Encontramos esta configuração convencional de ceifador usando diodo zeners numa documentação americana de 1976. Os diodos determinam o corte do sinal senoidal que no caso passa a ter um pico de 105 V com o uso de diodos para esta tensão. A corrente máxima é de 120 mA e os diodos são de 4 W ou mais. O circuito pode ser adaptado para fazer o ceifamento de qualquer outra tensão.
| Clique na imagem para ampliar |
