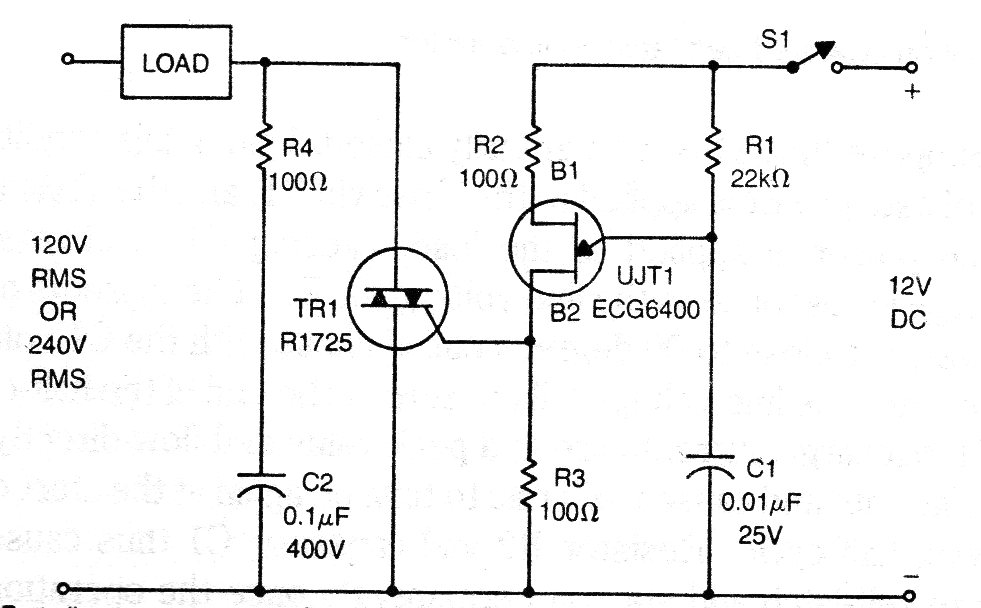

Este circuito é de uma documentação técnica dos anos 70 fornecida pela GE, mas pode ser implementado com Triacs da série TIC e o unijunção pode ser o conhecido 2N2646. O circuito controla uma carga ligada à rede a partir de uma tensão de 12 V. O circuito pode ser usado com sensores de baixa corrente. O Triac deve ser dotado de radiador de calor.
| Clique na imagem para ampliar |
