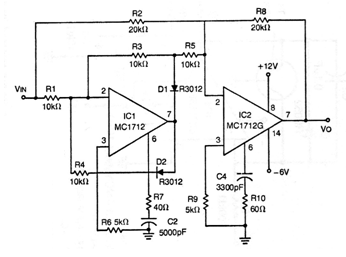

Esta configuração é de uma antiga documentação da Motorola dos anos 70. O circuito usa operacionais que já não são mais comuns, mas pode ser montado com amplificadores operacionais mais modernos. Os diodos são de uso geral e a tensão pode também ser alterada de acordo com as características dos operacionais utilizados. Observe o uso de dois eletrolíticos em oposição para uma entrada de tensão alternada. O circuito fornece na saída o valor de absoluto da tensão de entrada.
