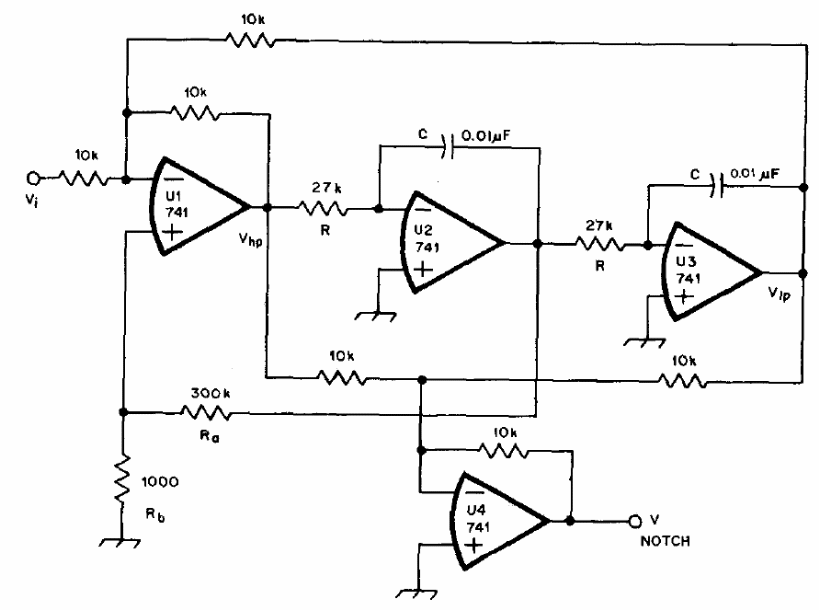

Este circuito é de uma documentação americana sobre filtros de 1978. Os amplificadores operacionais são 741 e o fator Q é 100. A fonte de alimentação deve ser simétrica e outros operacionais podem ser usados. Os componentes também podem ser alterados para operação em outras frequências.
| Clique na imagem para ampliar |
