Este circuito converte sinais senoidais em retangulares da mesma frequência. A intensidade do sinal depende da tensão de alimentação. A frequência máxima de operação deste circuito está em torno de alguns megahertz. Eventualmente devem ser alterados os resistores para se obter o melhor ponto de funcionamento em função a intensidade do sinal de entrada.

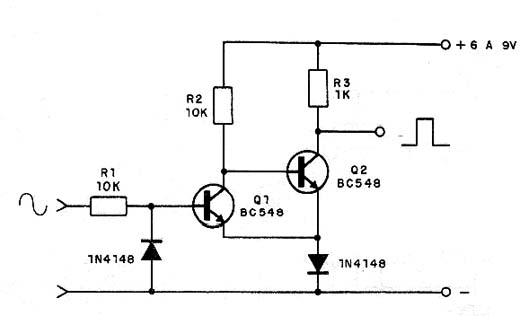

![Disparador de Schmitt Disparador de Schmitt](/images/stories/banco/cir0008_01.jpg)
Disparador de Schmitt
