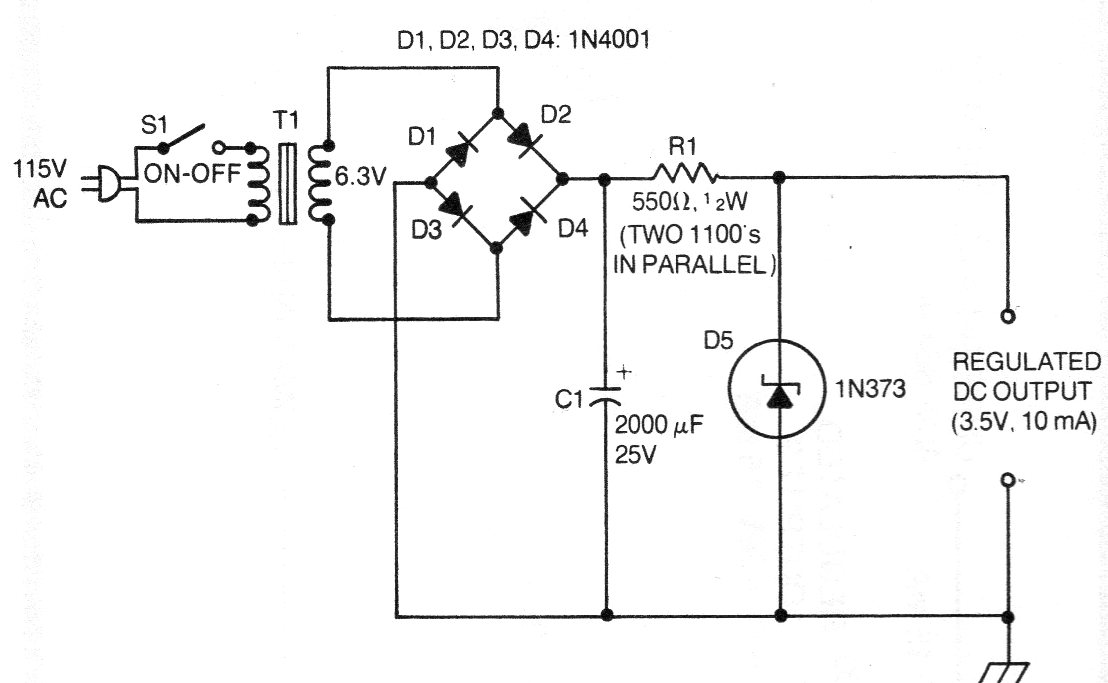

Esta fonte de configuração comum com ponte de diodos e transformador de enrolamento único foi encontrada numa publicação de 1976. Podemos alterar a tensão conforme o zener, que pode ter valores entre 1,5 e 6 V normalmente. O capacitor de filtro pode ser de 2 200 uF e o resistor R1 é de fio devendo ser recalculado para outras tensões de saída.




| Clique na imagem para ampliar |
