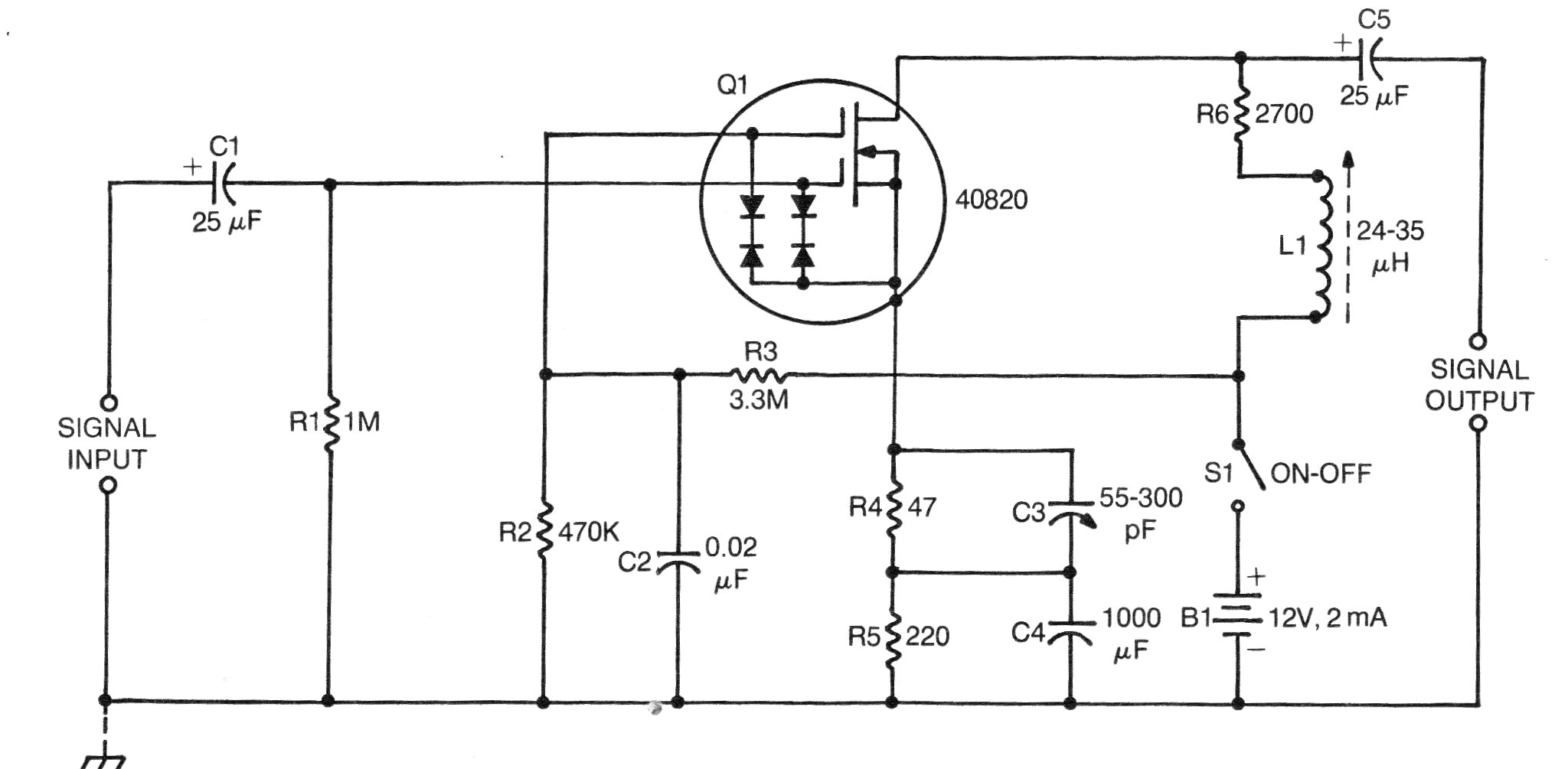

Este circuito é de uma documentação da RCA dos anos 70. O MOSFET de dupla comporta não é muito fácil de obter, mas os demais componentes são comuns. Este circuito tem um excelente ganho numa faixa de frequências que vai até uns 10 MHz. A amplitude do sinal de saída chega aos 1 Vrms. Os componentes podem ser alterados conforme as características desejadas, O consumo é muito baixo, da ordem de 2 mA.
| Clique na imagem para ampliar |
