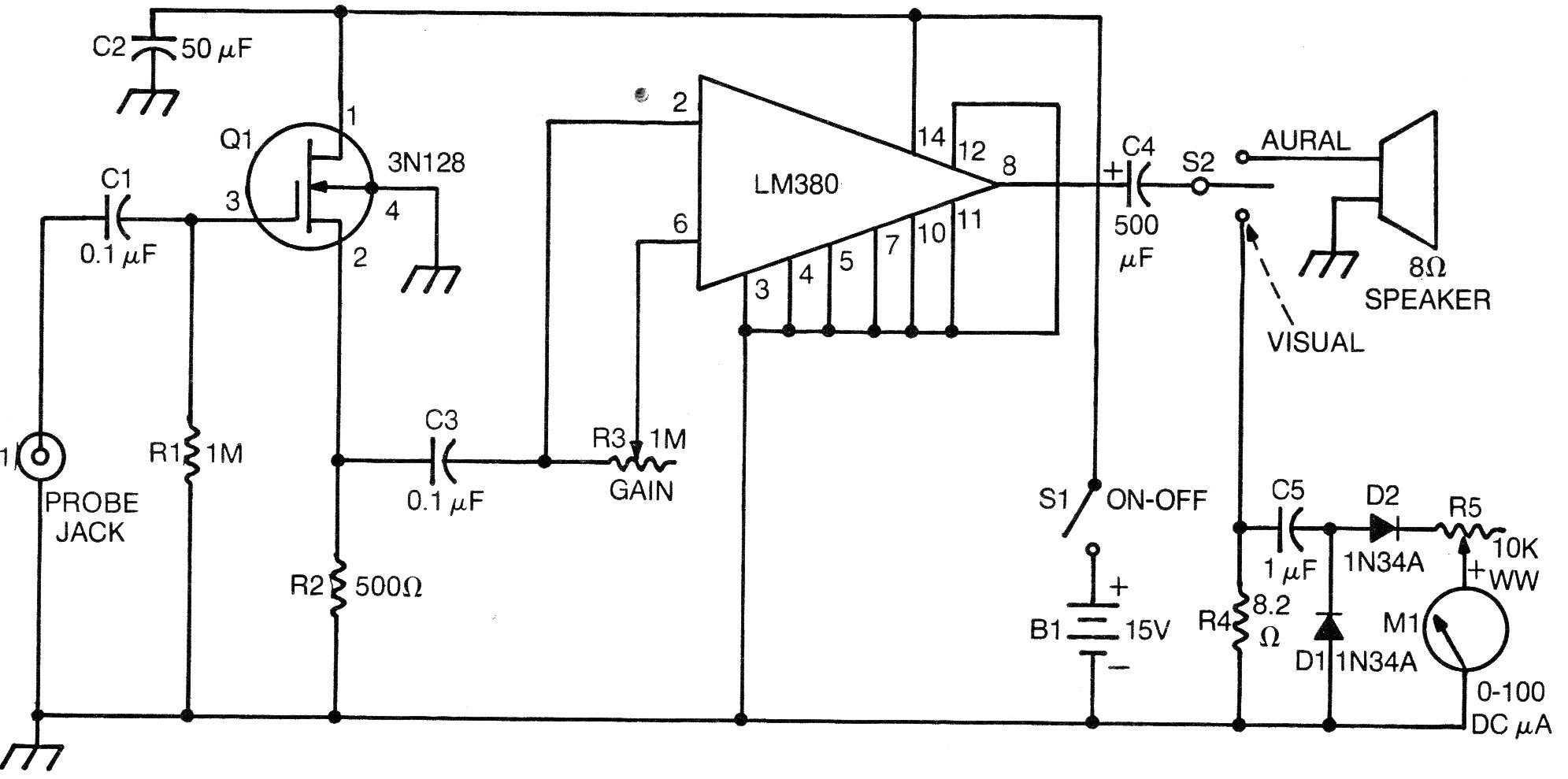

Tanto o transistor de efeito de campo como o circuito integrado deste circuito dos anos 70 não são mais muito comuns, mas podem ser usados equivalentes. O circuito é de um seguidor de sinais muito sensível que deve ser alimentado por fonte de pelo menos 500 mA. O circuito possui ainda um indicador de sinal que pode ser substituído pela escala mais baixa de correntes do multímetro. Não use fonte sem transformador para alimentar este circuito. O cabo de entrada de sinal deve ser blindado.
