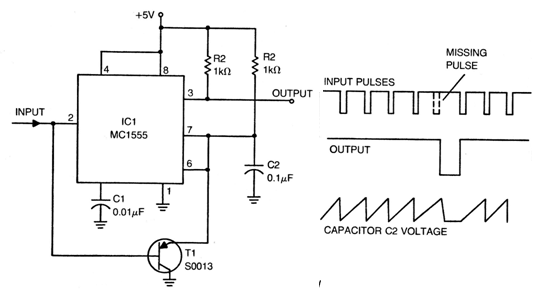

Esta configuração tradicional de detector é de uma publicação antiga onde o MC1555 é a versão Motorola do 555 e o transistor pode ser o BC558. O sinal gerado pelo circuito quando um pulso numa sequência falha é mostrado junto ao diagrama. A alimentação pode ser de 5 a 12 V conforme o tipo de aplicação. A duração máxima dos pulsos e frequência é dada pelas características do 555.
