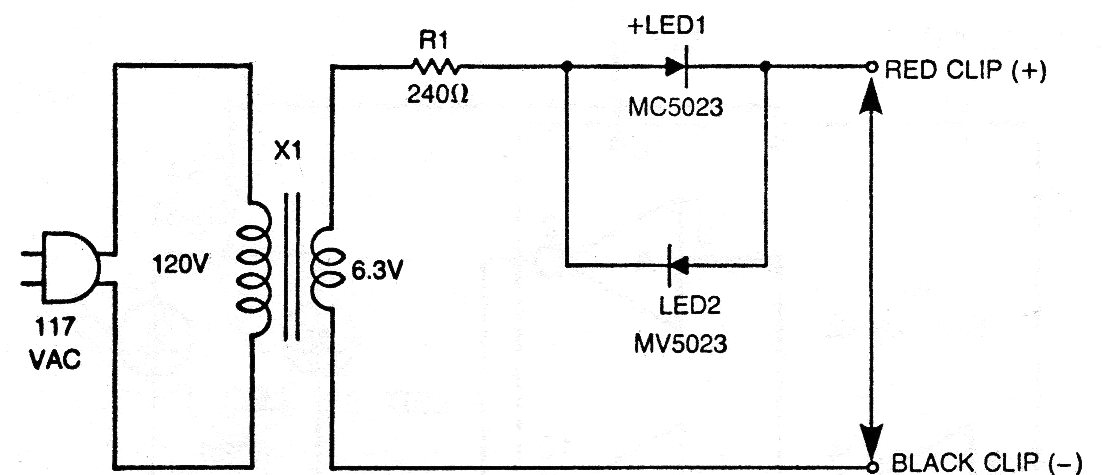

Este simples provador de continuidade indica também o sentido de circulação da corrente no dispositivo em teste. Encontramos numa antiga documentação dos anos 70, mas ele pode ser montado com facilidade ainda hoje. O transformador é de 6 V com pelo menos 50 mA de corrente. Pode ser usado um transformador de 12 V aumentando-se o resistor para 1k. Os LEDs devem ser preferivelmente de cores diferentes.
| Clique na imagem para ampliar |
