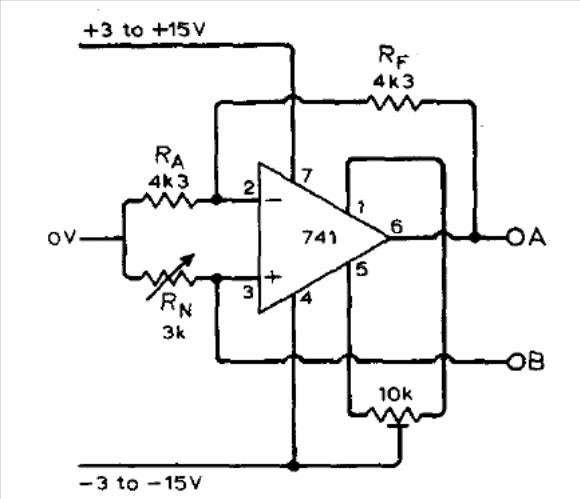

Este circuito mostra como implementar um dispositivo de resistência negativa com um amplificador operacional. A fonte de alimentação deve ser simétrica. O trimpot de 10 k é ajustado para obter uma corrente de offset nula. Componentes não padronizados podem ter seus valores aproximados para os atuais.
