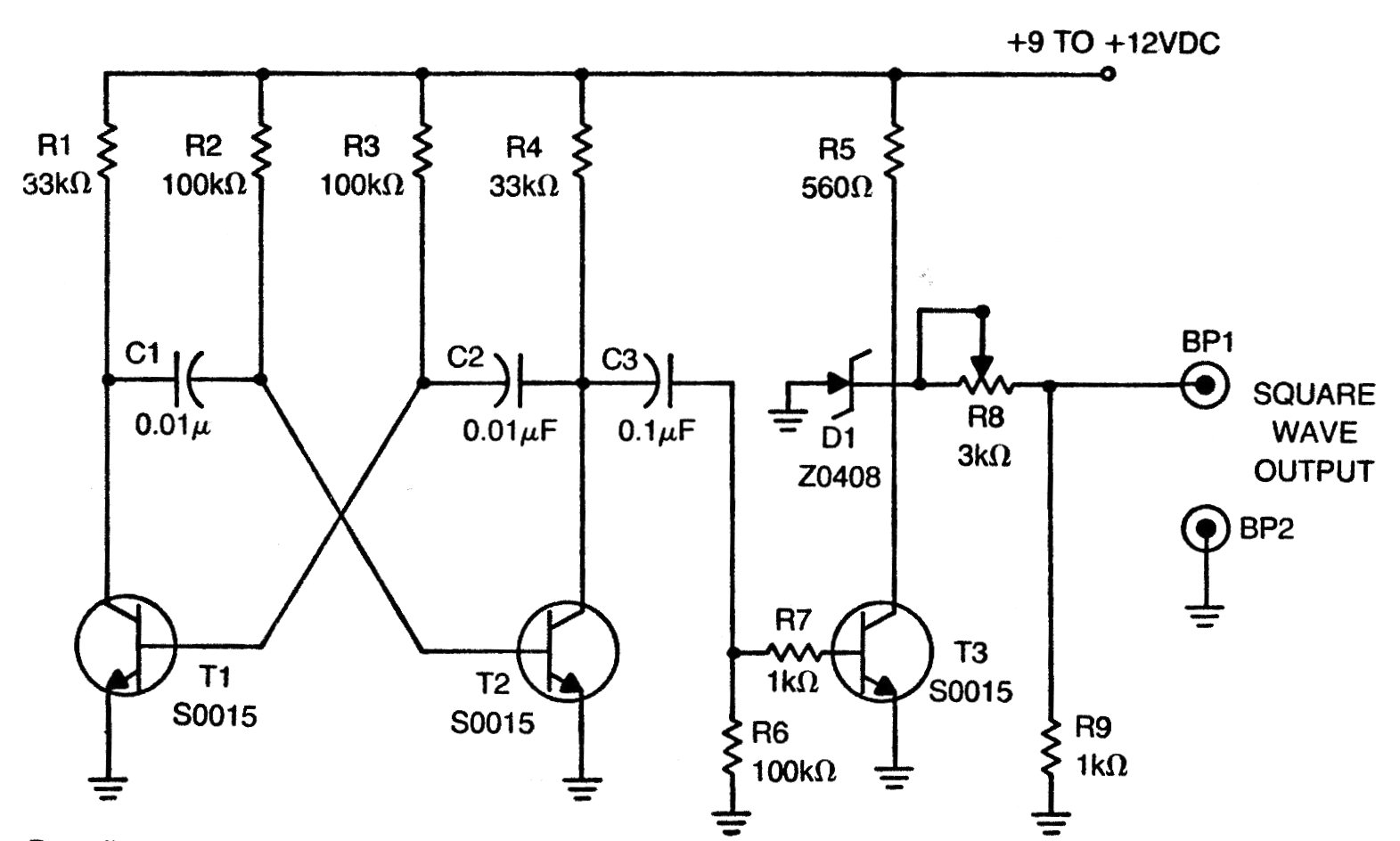

O circuito apresentado é de uma documentação técnica dos anos 70, mas pode ser montado com transistores mais modernos como os BC548 para T1 e T2 e BD135 para T3. Para D1 pode ser usado um zener de 6 V x 1 W. O circuito gera sinais de boa intensidade que são amplificados por T3. R8 pode ser um potenciômetro de fio de 2k2, já que o valor indicado originalmente não é padronizado. Os capacitores C1 e C2 determinam a frequência do circuito, podendo ser alterados. O sinal de saída gerado por este circuito é retangular. A alimentação deve ser feita com fonte, dada a corrente drenada pelo circuito amplificador de saída.
