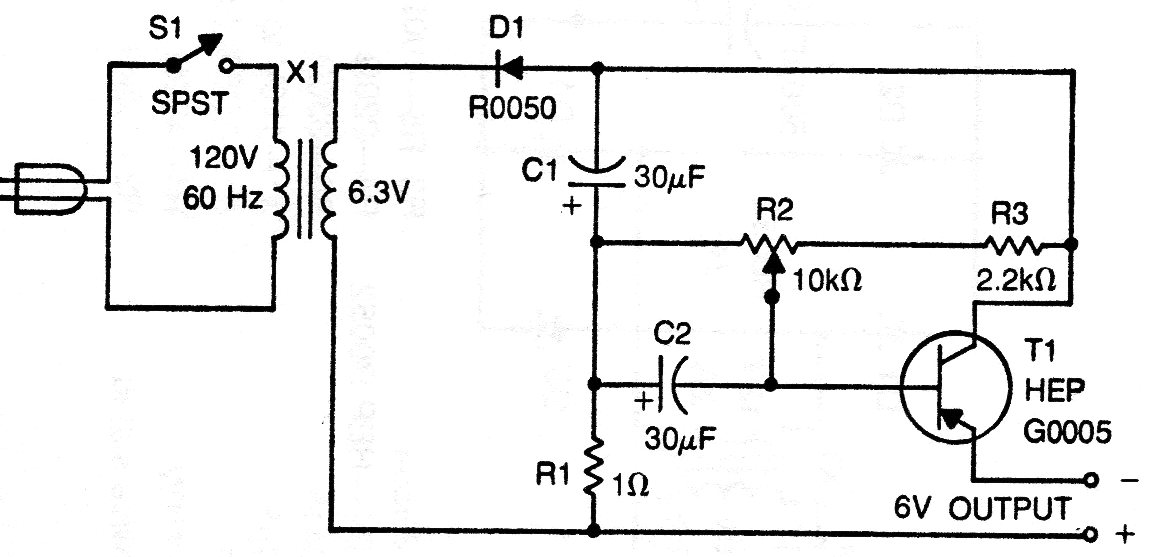

A finalidade desta simples fonte estabilizada, obtida numa documentação dos anos 70, é fornecer 6 V para a alimentação de aparelhos que usam 4 pilhas pequenas, médias ou grandes. O transistor pode ser o TIP32 e os capacitores eletrolíticos podem ser de 47 uF ou mesmo 100 uF que são valores atuais padronizados. O diodo D1 é o 1N4002. Um capacitor de desacoplamento de 100 uF pode ser necessário em paralelo com a saída. A corrente máxima de saída é de 500 mA, conforme o transformador usado.
