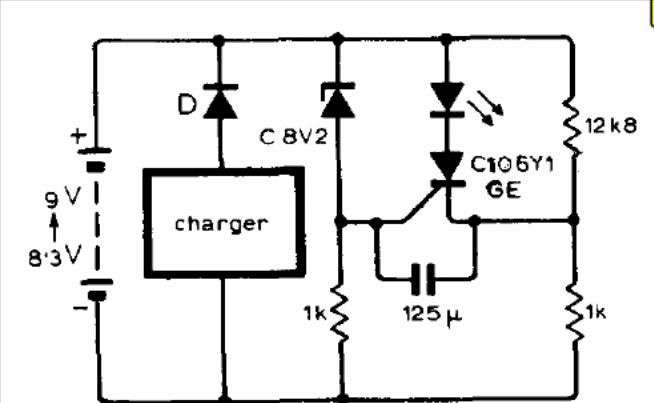

Este circuito indica quando uma bateria de 9 V está carregada. No entanto, os componentes podem ser alterados para outras tensões, no caso o diodo zener que pode ser de 11 V para uma bateria de 12 V ou 5,6 V para uma bateria de 6 V. O SCR é do tipo 106. Pode ser usado um relé para desligar a carga em lugar do LED.
| Clique na imagem para ampliar |
