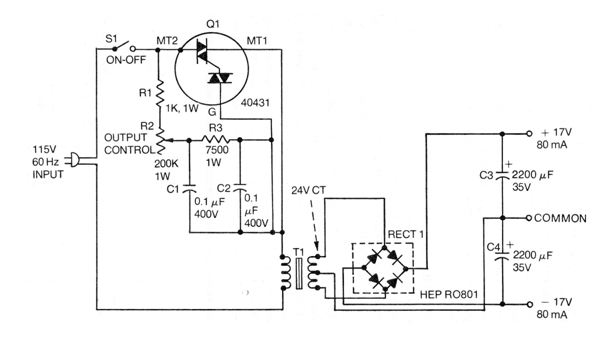

Esta configuração obtida de um manual da RCA da década de 70 mostra como usar um triac no primário de um transformador para se obter uma fonte de tensão simétrica variável simples. O Triac pode ser qualquer da série TIC e o diac de qualquer tipo. Os diodos podem ser os 1N4002 e o transformador tem secundário de 12 V até 1 A, conforme a corrente desejada na carga. No diagrama temos um quadrac, mas podemos usar triac e diac separados, sem problemas. O potenciômetro de ajuste pode ser de 220k e os capacitores C1 e C2 podem ser aumentados para 220 nF para possibilitar o uso do aparelho na rede de 220 V.
