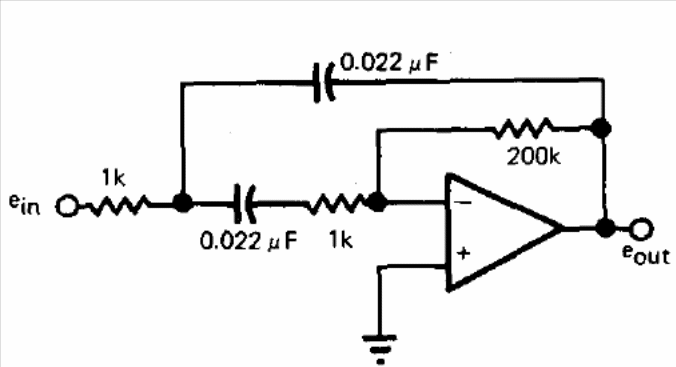

Este filtro é de uma documentação de 1978. A fonte deve ser simétrica e o ganho no centro da faixa é de 46 dB ou 200 vezes. O fator Q é de 4,7. Os componentes podem ser alterados para operação em outras frequências.




| Clique na imagem para ampliar |
