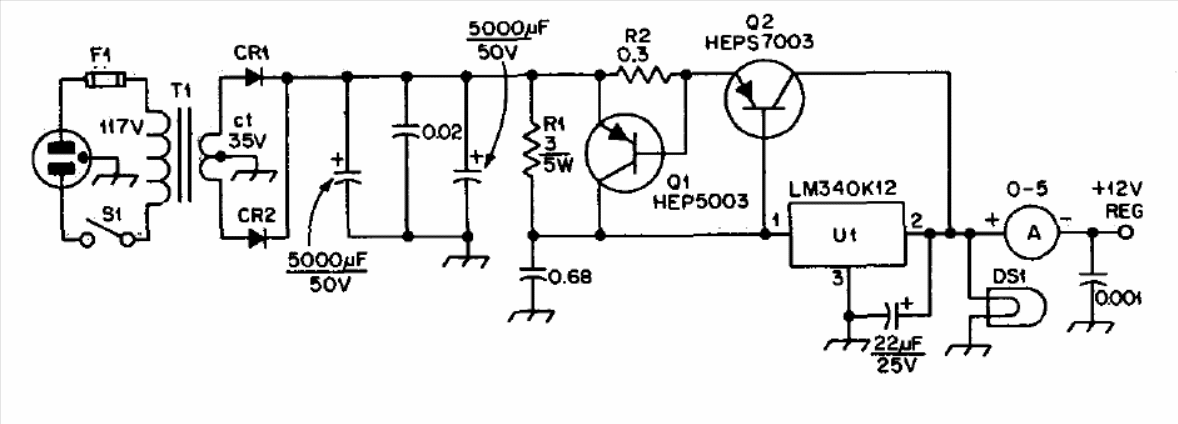

Este circuito é de uma publicação para radioamadores de 1977, apresentando uma proteção crowbar. O transistor Q1 pode ser um BD136 e Q2 um 2N2955. O transistor e o circuito integrado devem ser dotados de bons radiadores de calor. O transformador tem 5 A de secundário. A lâmpada indicadora pode ser substituída por um LED em série com um resistor de 1k.
| Clique na imagem para ampliar |
