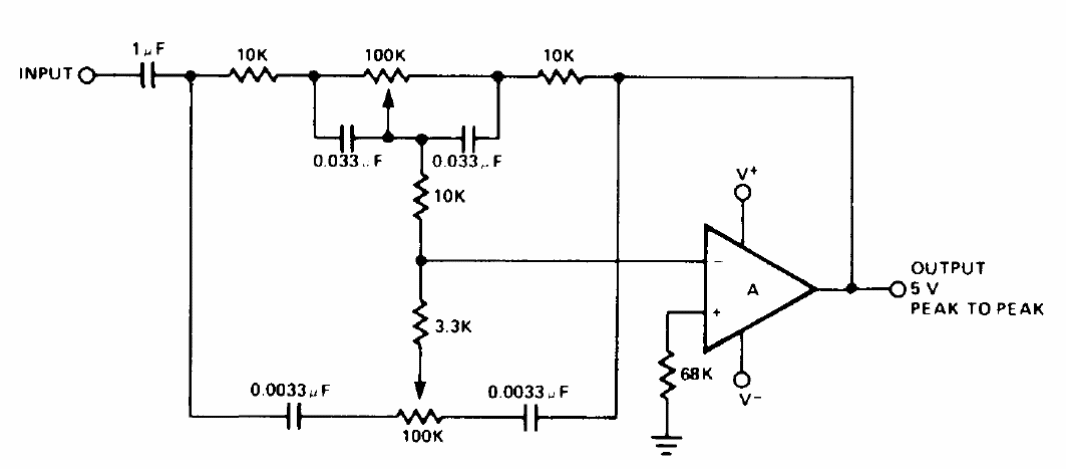

O amplificador operacional deste controle de tom encontrado num manual da Signetics de 1977, pode ser o 741. A fonte de alimentação deve ser simétrica e os cabos de sinais curtos. O ganho é de 20 dB para os graves.
| Clique na imagem para ampliar |
O amplificador operacional deste controle de tom encontrado num manual da Signetics de 1977, pode ser o 741. A fonte de alimentação deve ser simétrica e os cabos de sinais curtos. O ganho é de 20 dB para os graves.
