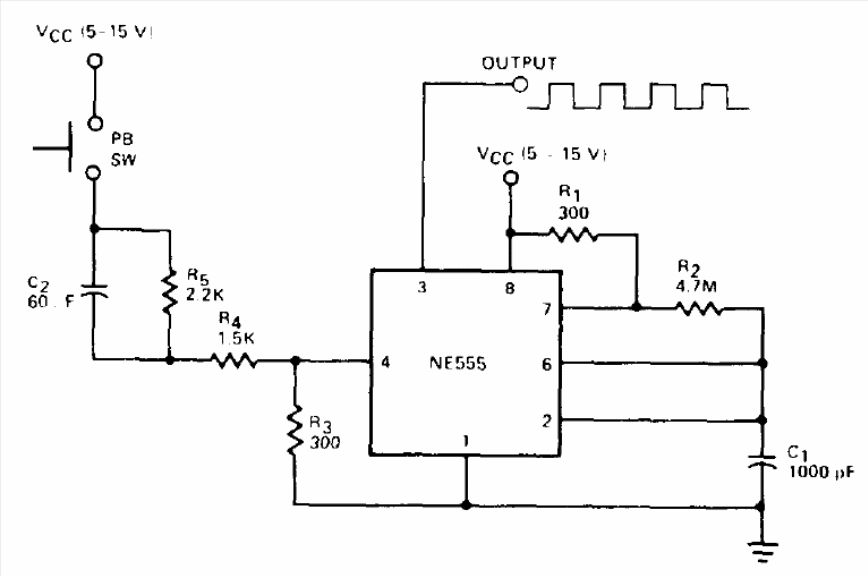

Este circuito gera um trem de pulsos que depende do tempo que se pressiona PB e do valor do capacitor. A frequência dos pulsos depende dos componentes ligados aos pinos 6, 7 e 2 do circuito integrado 555. A alimentação pode ficar entre 5 e 15 V. O circuito é de um manual da Signetics de 1977.
| Clique na imagem para ampliar |
