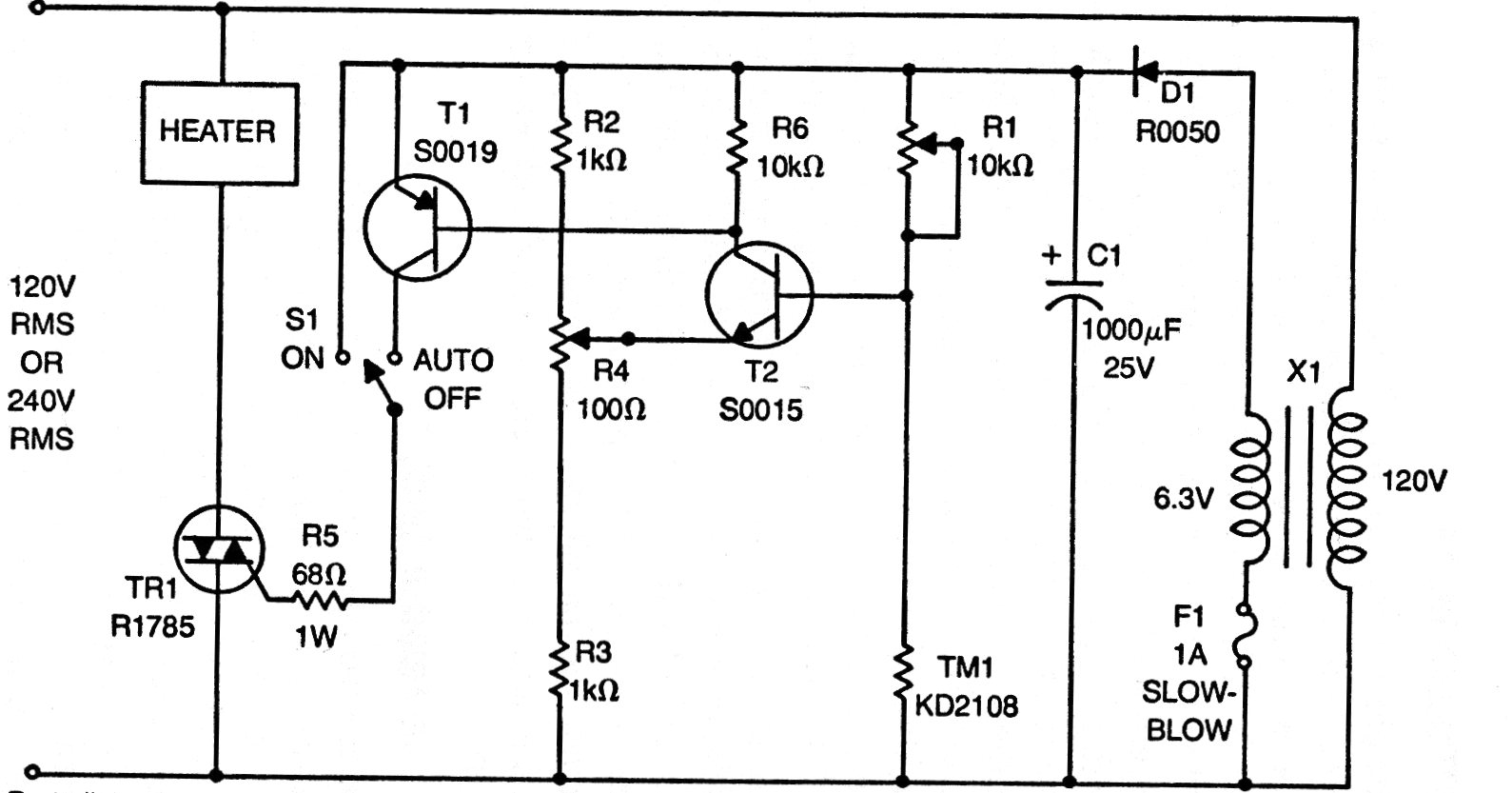

Encontramos este circuito numa velha documentação dos anos 70, mas ele pode ser montado com componentes modernos. T1 pode ser um BC548 e T2 um BC538. O sensor é TM1 um NTC de 10k aproximadamente de resistência. O Triac pode ser da série TIC com capacidade de corrente de acordo com o elemento de aquecimento. Este componente deve ser montado num bom radiador de calor. O NTC deve sensoriar a temperatura ambiente, ajustada em R1. D1 pode ser um 1N4002 e o transformador X1 tem secundário de 200 mA ou mais de corrente. Para a rede de 220 V, o transformador deve ter primário de acordo com esta tensão.
| Clique na imagem para ampliar |
