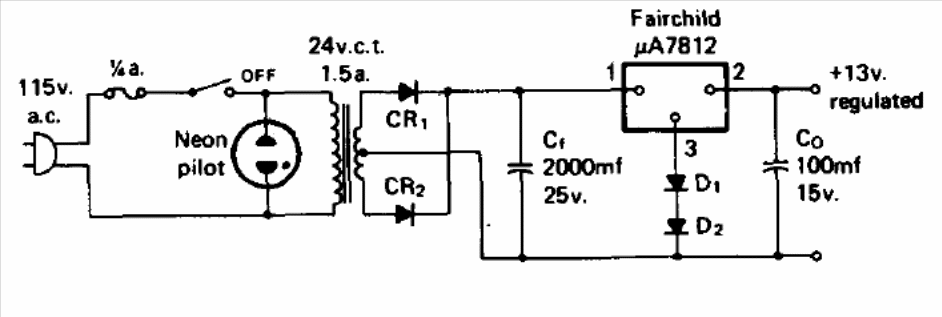

Com este circuito é possível aumentar a tensão de saída de um regulador 7812. O circuito é de uma publicação de 1974. Os diodos podem ser 1N4002 e o circuito integrado deve ser dotado de radiador de calor.
| Clique na imagem para ampliar |
Com este circuito é possível aumentar a tensão de saída de um regulador 7812. O circuito é de uma publicação de 1974. Os diodos podem ser 1N4002 e o circuito integrado deve ser dotado de radiador de calor.
