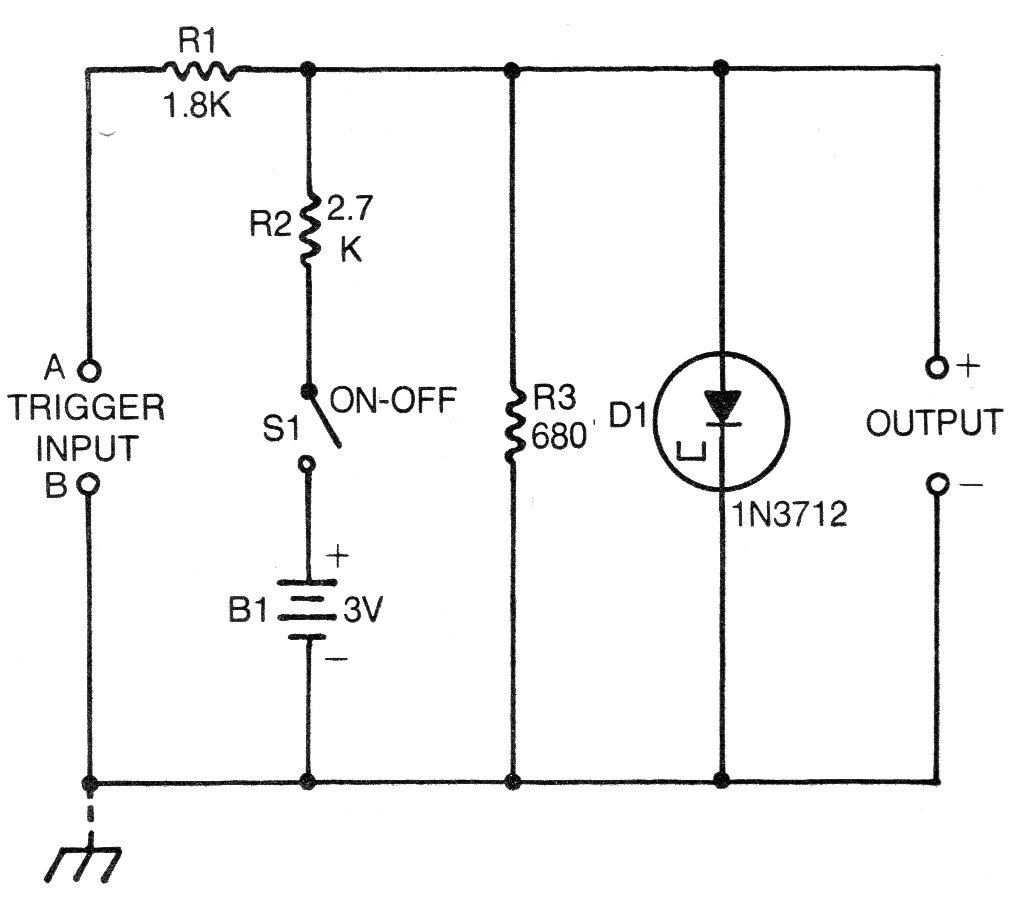

Aproveitando os dois estados estáveis de um diodo tunnel é possível construir um circuito comutador conforme o mostrado. Este circuito foi encontrado numa publicação de 1976 e o componente crítico é o diodo tunnel. Quando a chave S1 é acionada o circuito vai ao seu estado estável com a alimentação acionada. A característica deste circuito é a comutação extremamente rápida.
| Clique na imagem para ampliar |
