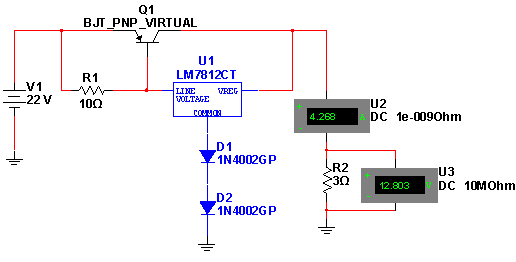

Com este circuito podemos reduzir tensões de 16 V a 22 V para 13,6 V ou próximo disso, alimentando cargas até 5 A. No caso, na simulação, com um transistor virtual obtivemos 12,8 V com 4,268 A. Para aumentar a tensão de saída basta aumentar a quantidade de diodos na referência do CI. Para cada diodo aumentamos a tensão de saída de 0,6 a 0.7 V. O transistor usado para 5 A pode ser o TIP36. Tanto o transistor como o circuito integrado devem ser dotados de bons dissipadores de calor. A figura abaixo mostra o esquema desenhado no Multisim, para uma entrada máxima de 22 V.
Regulador de Alta Corrente
Download da Simulação e Netlist .
