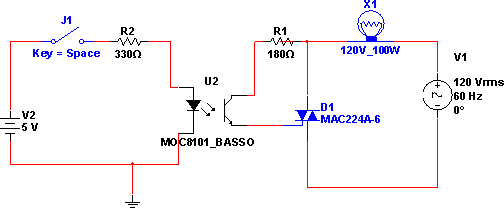

Este circuito simples possibilita o controle de cargas de alta potência ligadas à rede de energia de 110/127 V a partir dos sinais da porta paralela de um computador. O elemento básico do projeto é um opto-acoplador que pode ser o 4N26 ou equivalente. Observe eu o circuito de acionamento é totalmente isolado do circuito de carga. A corrente máxima controlada depende do Triac usado. Para o TIC226 esta corrente é de 6 A . O triac deve ser montado em radiador de calor apropriado. A tensão de alimentação determina o sufixo do Triac (sua tensão máxima de trabalho). Use sufixo B para a rede de 110 V e sufixo D para a rede de 220 V. Veja que este circuito aciona a carga quando a saída do PC está no nível alto. Na figura 1 temos o circuito completo da Interface desenhado no Multisim 11.0 para simulação.

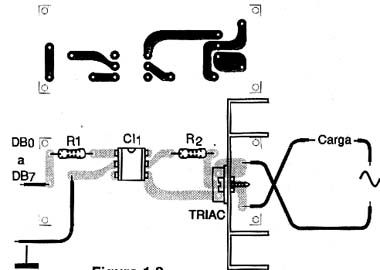

Na figura 1 temos a sugestão de placa de circuito impresso. Mantenha as ltrilhas de alta corrente do Triac largas, de acordo com a intensidade da corrente que deve ser controlada.
Na simulação foi usado o MOC8101 e o MAC224-6. Na prática estes componentes podem ser substituídos pelos indicados na lista de material.
Este circuito foi originalmente sugerido no livro Circuitos e Soluções - Volume 1.
Triac - TIC226 ou equivalente - de acordo com a rede (ver texto)
CI-1 - 4N25/26 ou 27 - acoplador óptico
R1 - 330 ? x 1/8W - resistor (laranja, laranja, marrom)
R2 - 180 ? x 1/2 W - resistor (marrom, cinza, marrom)
Diversos: placa de circuito impresso radiador de calor, fios, solda, etc.
Download da Simulação e Netlist
