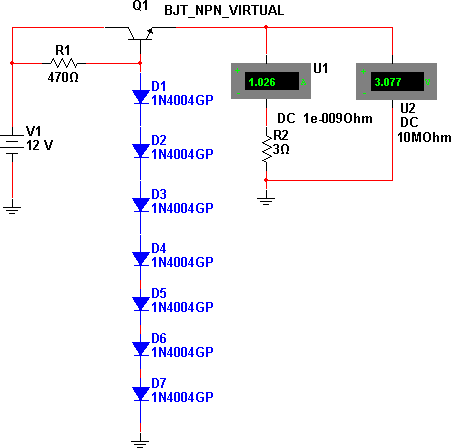

Apresentamos um circuito simples, que se baseia em componentes discretos comuns, e que é capaz de reduzir os 12 V de uma bateria de carro, por exemplo, para 3 V, sob corrente até 1 A. Na figura mostramos a simulação em que temos uma saída de 3,077 V com corrente de 1,026 A sob uma carga de 3 ?. O transistor pode ser o TIP31 ou TIP41, que deve ser dotado de um radiador de calor. Em função das tolerâncias dos diodos usados na referência, pode ser necessário alterar sua quantidade para ter o valor mais próximo possível dos 3 V desejados.
Redutor de 12 V para 3 V x 1 A
Na simulação com o Multisim 11.0 ligamos um amperímetro em série com a carga para mostrar a intensidade da corrente obtida e um voltímetro para mostrar a tensão obtida.
Download da Simulação e Netlist.
